Karlsruher Institut für Technologie (KIT) 11.05.2021, 06:55 Uhr

Gedruckte Schaltungen schützen Sensoren

Elektronische Sensoren müssen vor Angriffen und Verfälschungen geschützt sein. Das neue Verbundvorhaben "sensIC" zielt darauf, gedruckte Elektronik und Siliziumkomponenten direkt in Produkte zu integrieren, um Sensoren abzusichern.

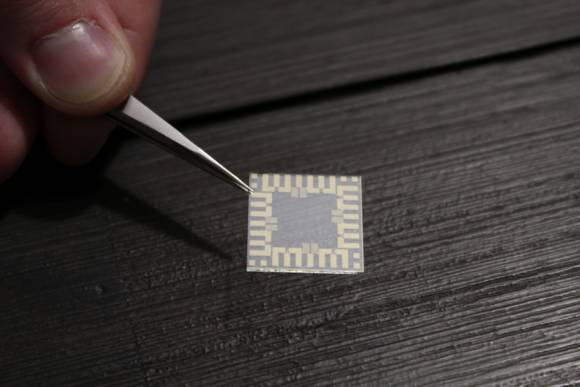

Foto: Alexander Scholz, HS Offenburg und KIT
(Quelle: PUF-Kern für die eindeutige Identifikation eines Bauteils oder die sichere Verschlüsselung von Informationen.)
In elektrisch angetriebenen Fahrzeugen überwachen sie die Temperatur der Batterien, um deren Lebensdauer und Leistung zu optimieren, in Anlagen der chemischen und pharmazeutischen Industrie beobachten sie den Betriebszustand passiver Bauteile, um Fehler sofort festzustellen: Elektronische Sensoren können in vielen Anwendungen Kosten senken, die Zuverlässigkeit verbessern und neue Funktionen ermöglichen. Sensoren können dabei helfen, Manipulationen sofort zu entdecken. Doch gerade Sensoren, die physikalische Zustände in Datenströme umwandeln, stellen selbst exponierte Ziele für Angriffe und Verfälschungen dar. Wie lassen sich Sensoren und Sensordaten wirksam schützen? "Zurzeit basiert Informationssicherheit in diesen Anwendungen vor allem auf Software-Algorithmen. Aber keine Software ist perfekt. Daher müssen wir auch über die Hardware für Sicherheit sorgen", erklärt Professorin Jasmin Aghassi-Hagmann, Leiterin der Forschungsgruppe "Low Power Electronics with Advanced Materials" am Institut für Nanotechnologie (INT) des KIT. "Additive Verfahren, die Schicht für Schicht zwei- und dreidimensionale Bauteile erzeugen, eignen sich dafür besonders gut. Mithilfe solcher Bauteile können wir Sicherheitsfunktionen nachträglich einbauen, ohne das Design dafür an den Hersteller abgeben zu müssen."
Das neue Verbundvorhaben "Eindeutige Identifizierbarkeit für vertrauenswürdige Hybrid-Sensorelektronik mit Hilfe additiver Fertigung – senslC" kombiniert additiv gefertigte, das heisst gedruckte Elektronik mit Siliziumkomponenten und integriert sie sicher direkt in Produkte. Als konkrete Anwendung des Projekts werden hybrid integrierte Sensorschaltungen in Schläuche eingebaut, wie sie für verschiedene Automotive- und Industrieanwendungen erforderlich sind. Das von Benecke-Kaliko, einem Tochterunternehmen von Continental, koordinierte Vorhaben verbindet Materialwissenschaft und Cybersecurity. Am INT entwickeln und fertigen Forschende um Professorin Jasmin Aghassi-Hagmann dafür eine zentrale Komponente: gedruckte Sicherheitsschaltungen mit sogenannten Physical Unclonable Functions (PUFs).

Digitaler Fingerabdruck für Identifikation und Verschlüsselung

Bei PUFs handelt es sich um hardwarebasierte Funktionen, die aufgrund kleinster Schwankungen im Produktionsprozess entstehen. So kommt es in der gedruckten Elektronik durch die grobe Druckauflösung sowie die verwendeten Materialien und Tinten zu Variationen. Eine PUF wertet diese Schwankungen aus und erzeugt daraus ein individuelles Signal, das sozusagen als digitaler Fingerabdruck fungiert und eine eindeutige Identifikation des Bauteils oder die sichere Verschlüsselung von Informationen ermöglicht. In einer kürzlich in der Zeitschrift Nature Communications erschienenen Publikation haben Wissenschaftlerinnen und Wissenschaftler des KIT und der Hochschule Offenburg eine auf Metalloxid-Dünnschicht-Bauteilen basierende hybride PUF vorgestellt, die gedruckte Elektronik und Siliziumtechnologie kombiniert. Diese PUF eignet sich dafür, im Internet der Dinge, in dem Menschen mit Maschinen sowie Maschinen miteinander kommunizieren, Geräte abzusichern und Daten zu schützen.
Das Projekt sensIC ergänzt für Anwendungen in Industrie und Automotive die PUFs als elektronische Identifizierungsmerkmale um optische Identifizierungsmerkmale, entwickelt von der Firma Polysecure: Eingebettete Fluoreszenzpartikel bilden prozessbedingt zufällige und daher nicht kopierbare Muster. Diese Partikelmuster werden während des Produktionsprozesses registriert und erlauben die eindeutige Identifizierung des Bauteils sowie einen zusätzlichen Tamperschutz gegen Hardwaremanipulationen.
Originalpublikation (Open Access): Alexander Scholz, Lukas Zimmermann, Ulrich Gengenbach, Liane Koker, Zehua Chen, Horst Hahn, Axel Sikora, Mehdi B. Tahoori & Jasmin Aghassi-Hagmann: Hybrid low-voltage physical unclonable function based on inkjet-printed metal-oxide transistors. Nature Communications. Nature Research, 2020. DOI: 10.1038/s41467-020-19324-5https://www.nature.com/articles/s41467-020-19324-5
